* Hydraulimoottori TMT 500 FL 151Z3044

Sijainti

f0524

Tuotetiedot

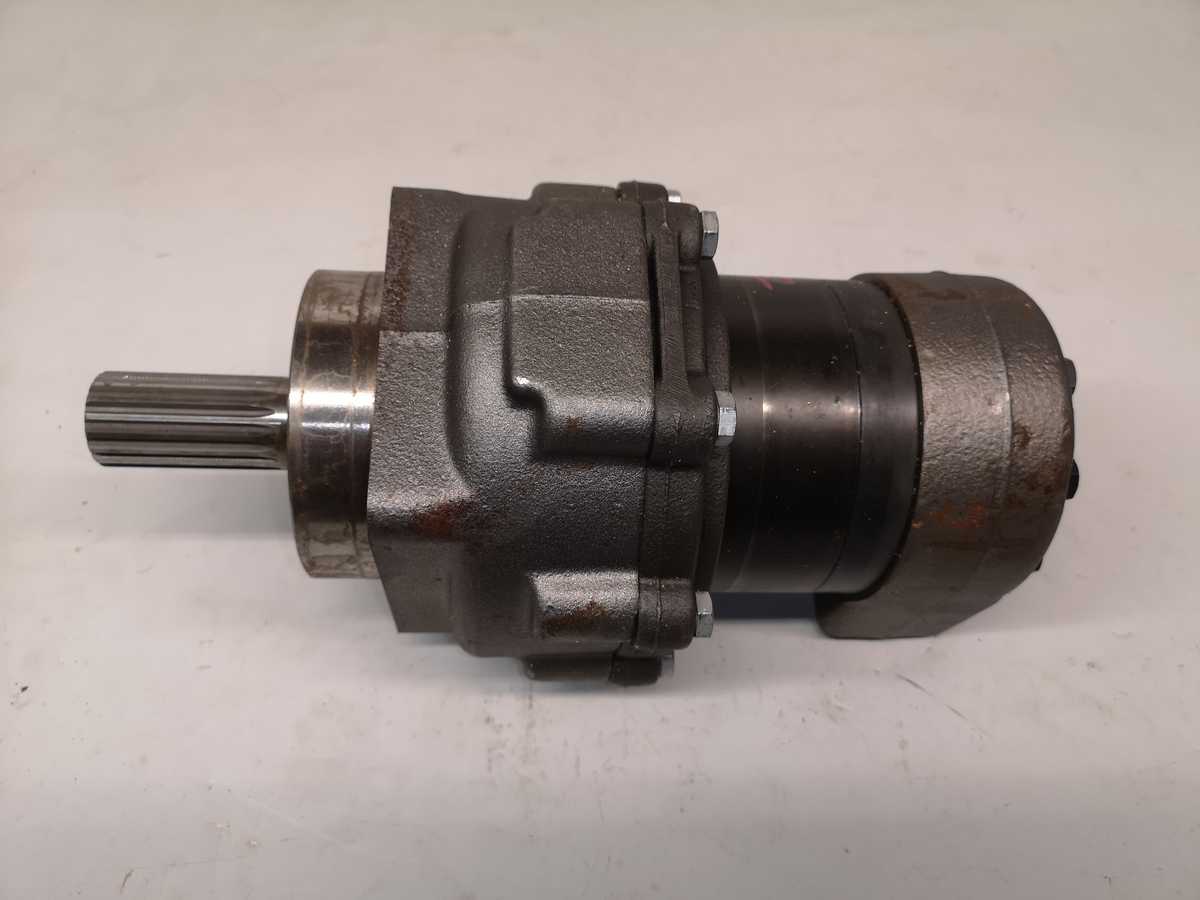

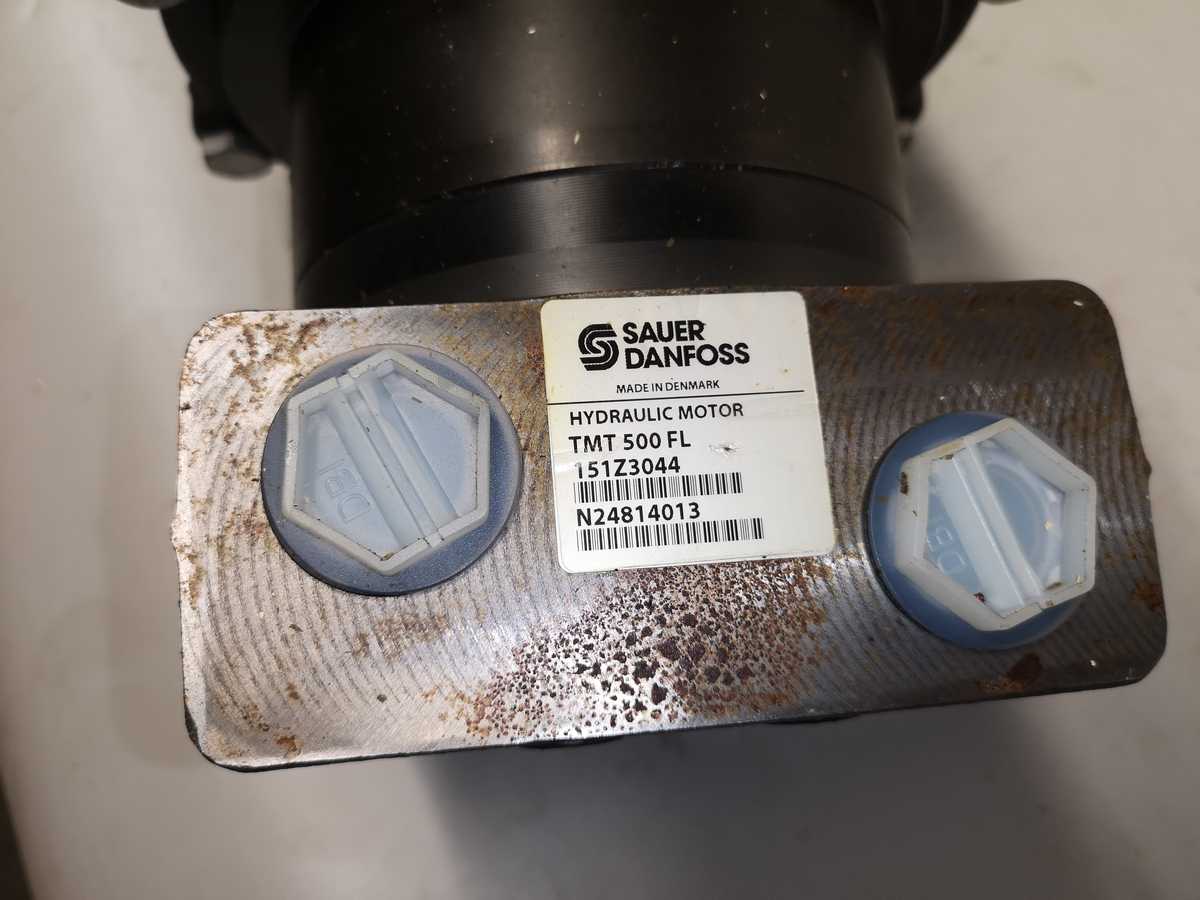

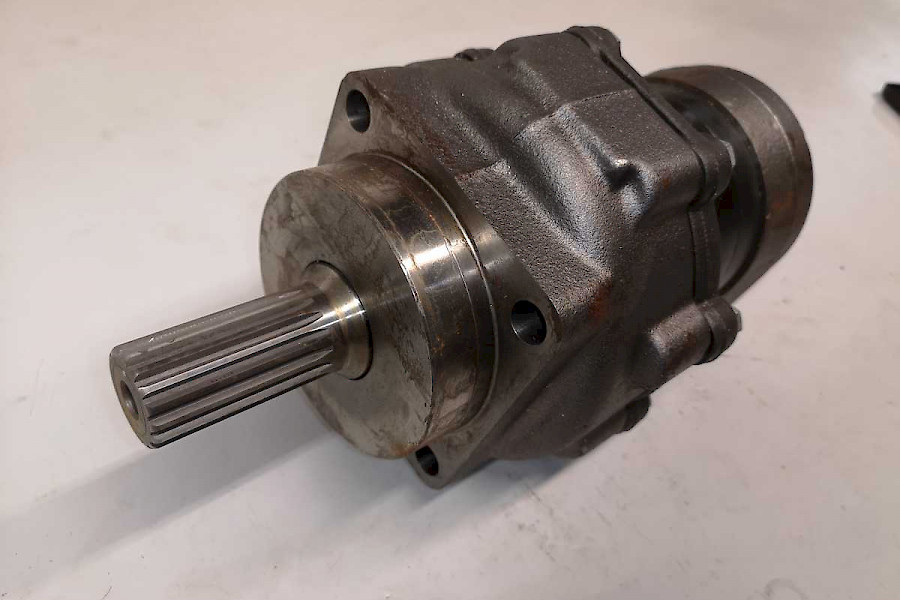

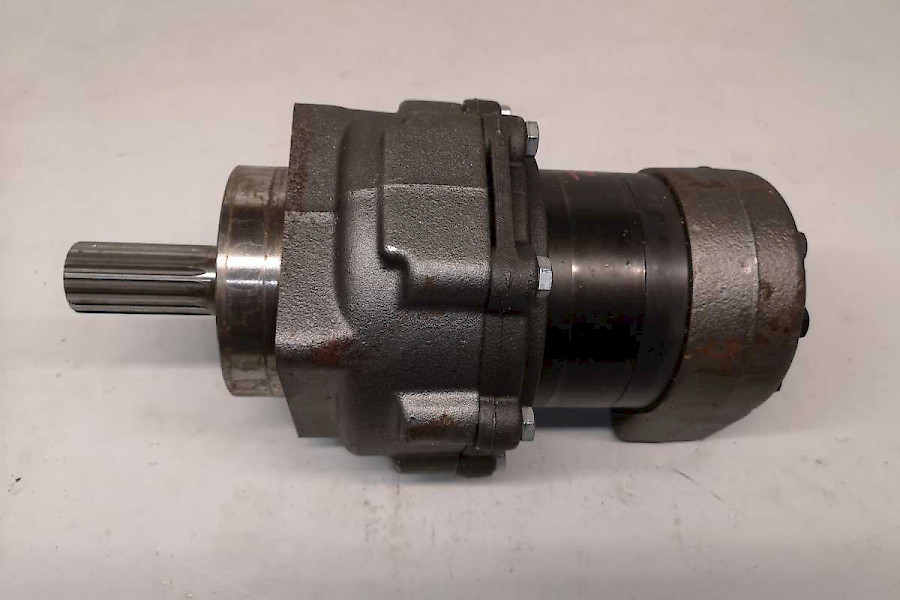

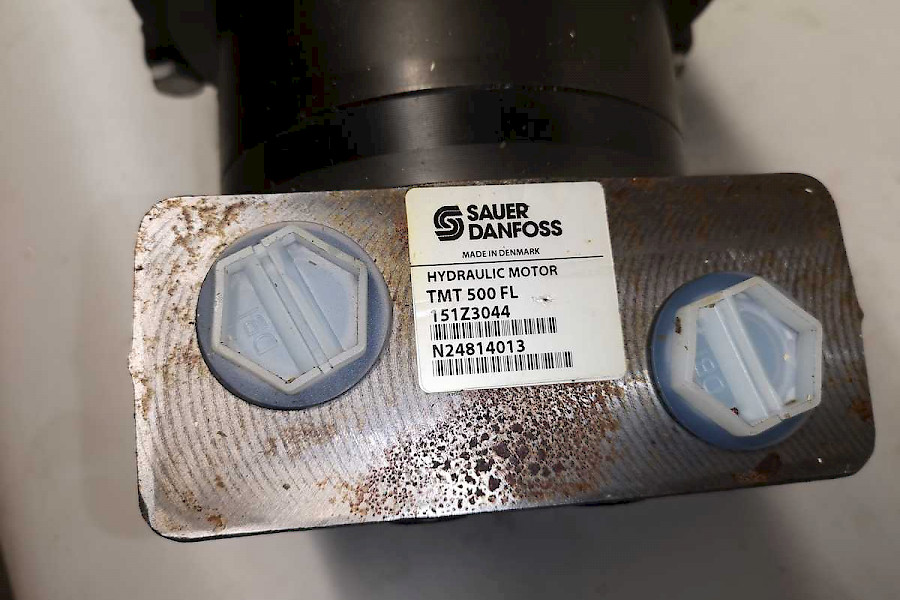

Hydraulimoottori TMT 500 FL

Danfoss 151Z3044 on tarkka virallinen tuotekoodi Danfoss TMT 500 FL -sarjan orbitaalihydraulimoottorille. Tämä koodi määrittää moottorin täsmälliset mekaaniset liitännät, akselin ja jarrun tekniset ominaisuudet. [1]Kyseessä on erittäin järeä, integroidulla märkälevyjarrulla varustettu LSHT-moottori (Low Speed High Torque). [1, 2]Tarkat tekniset ja mekaaniset tiedot (151Z3044)Tämän nimenomaisen mallikoodin (500/4BD/17T/34B) tarkat ominaisuudet ovat: [1]

Keskeiset tekniset tiedot

• Iskutilavuus: Noin 495 cm³/kierros (kokoluokka 500 cc). [1]
• Jarrutyyppi: Integroitu monilevyjarru raskaaseen pitoon.
  • Pito- / jarrutusmomentti: Tyypillisesti 2000 Nm.
  • Minimiaavauspaine: Noin 13 bar.
  • Maksimaalinen aavauspaine: Jatkuva 25 bar (hetkellinen piikki 40 bar). [1, 2]
• Painetasot (TMT-sarja): Suunniteltu kestämään suuria paineita. Jatkuva työpaine tyypillisesti 250 bar ja hetkelliset huiput jopa 350–420 bar mallikohtaisesti. [1, 2]
• Maksimi öljyvirtaus: Maks. jatkuva virtaus noin 125 l/min. [1]
• Rakenne: Geroler-hammaskehästö ja levynjakoventtiili varmistavat tasaisen käynnin ja korkean hyötysuhteen myös hyvin alhaisilla kierrosluvuilla

• Iskutilavuus: 494,8 cm³/kierros. [1]

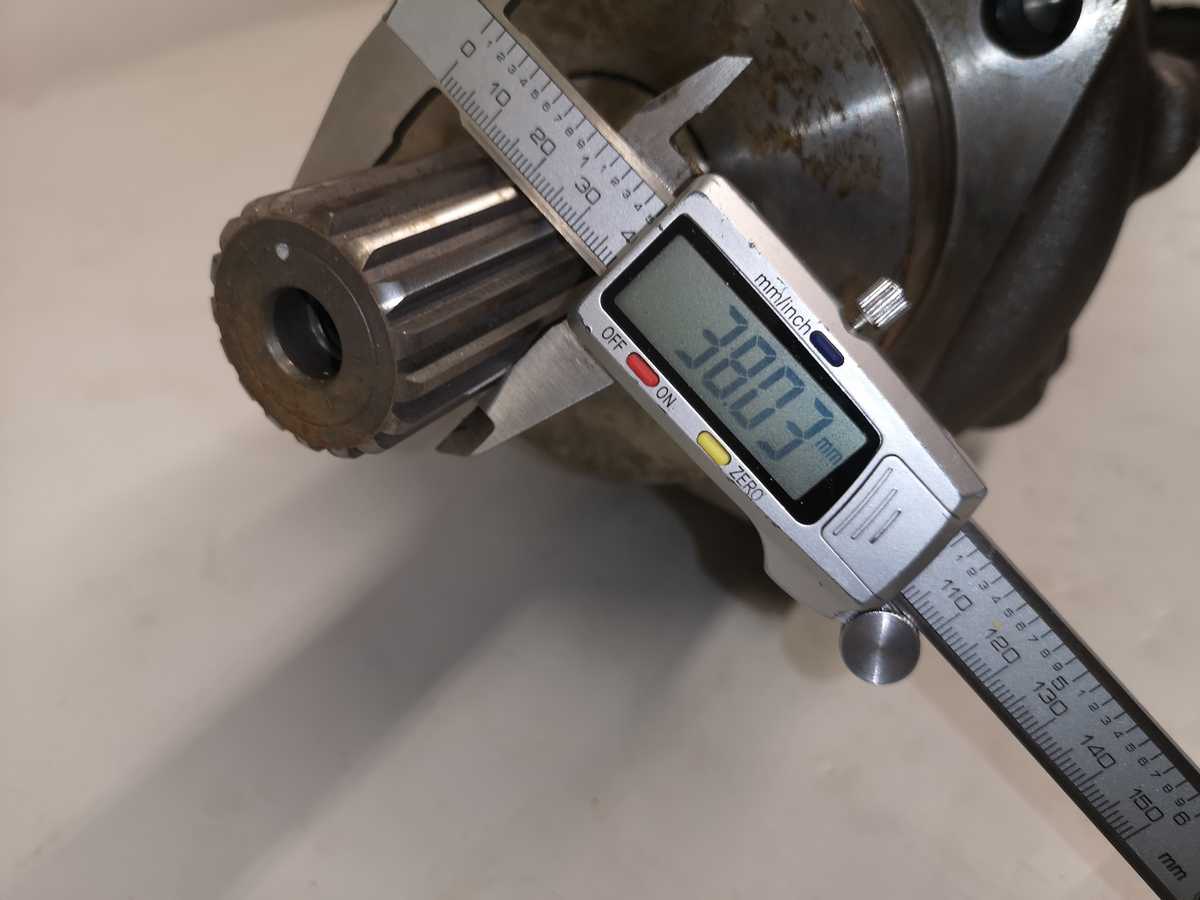

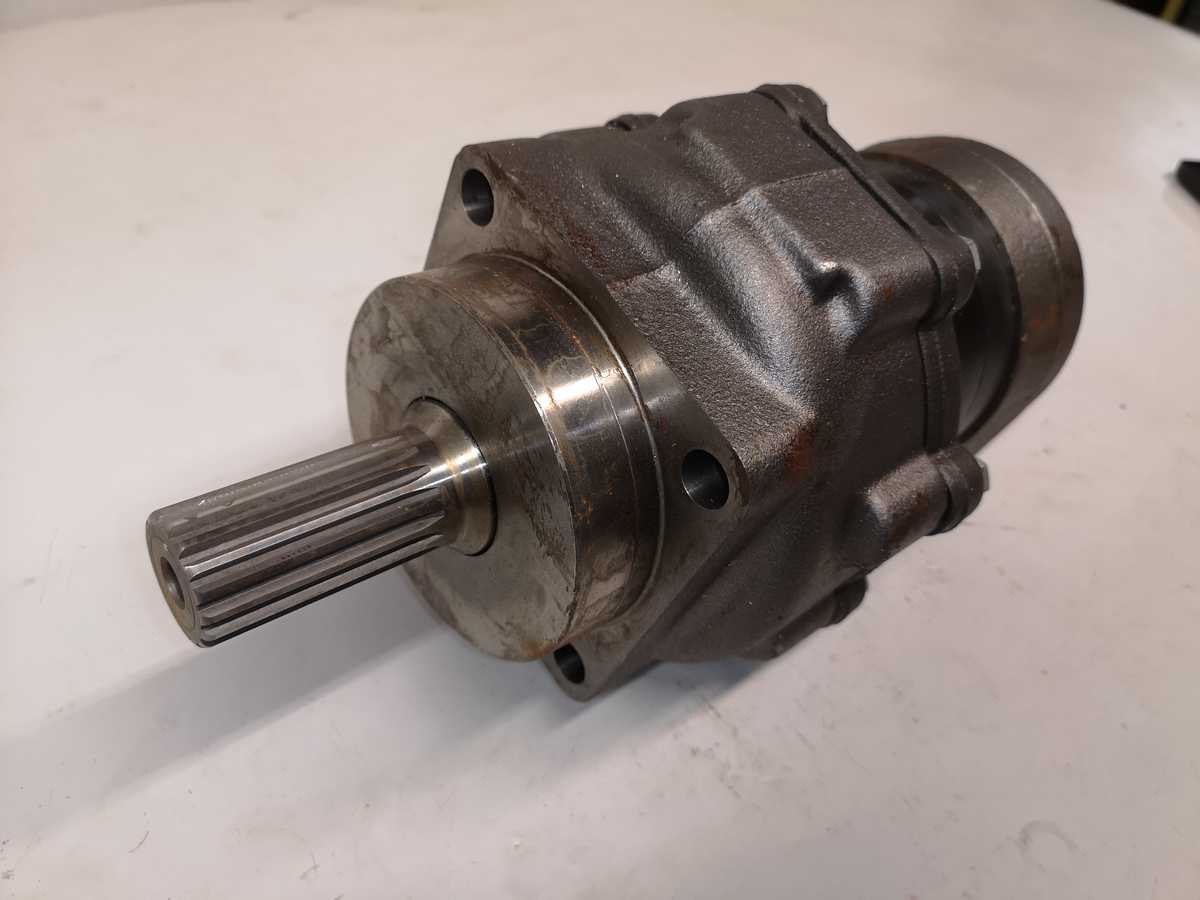

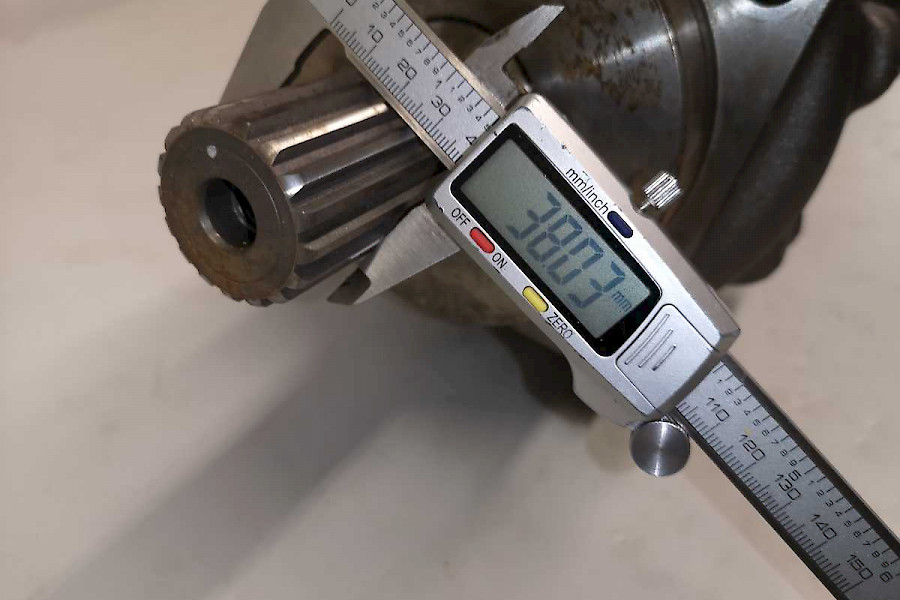

• Akselin tyyppi (17T): Ura-akseli (Splined shaft), jossa on 17 hammasta (halkaisija tyypillisesti 1 1/2 tuumaa tai vastaava TMT-standardi). [1]

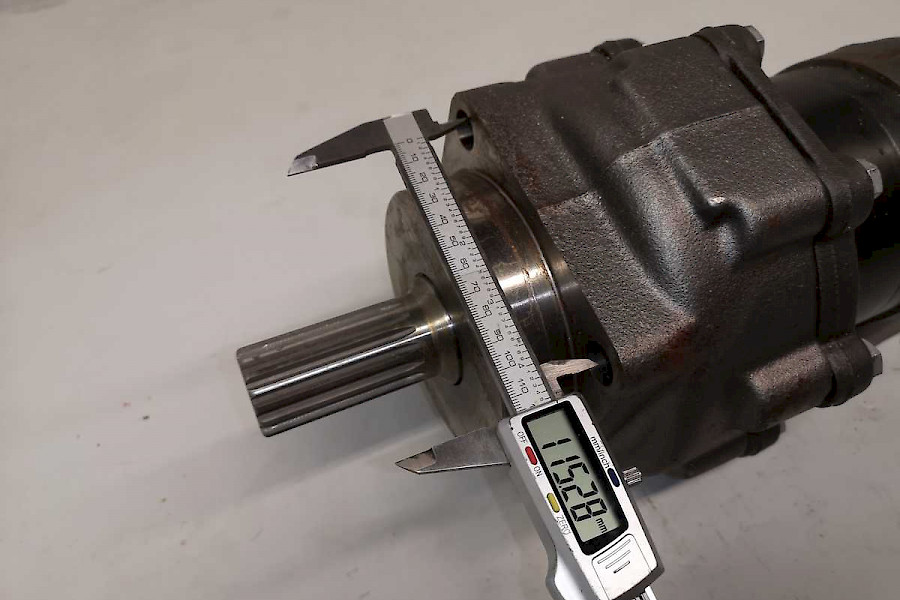

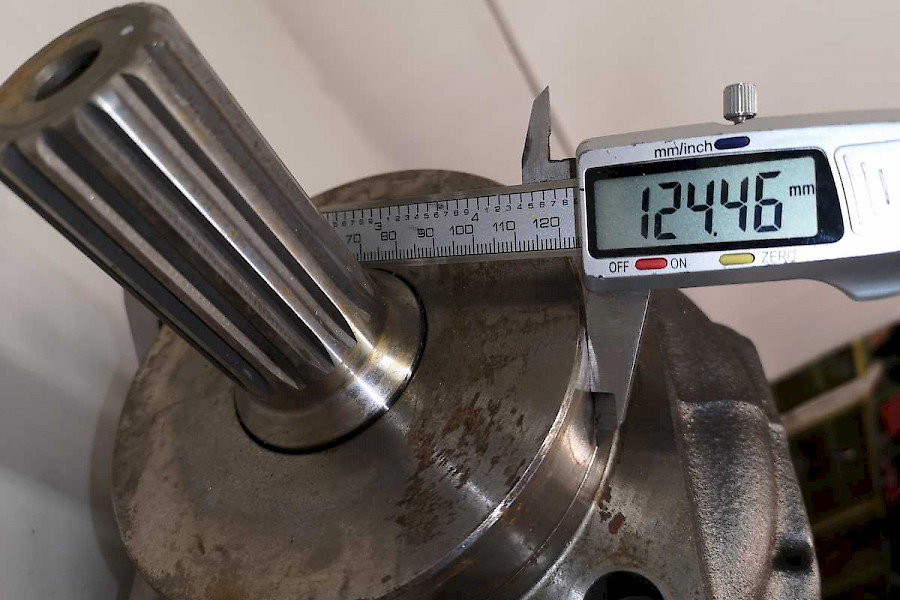

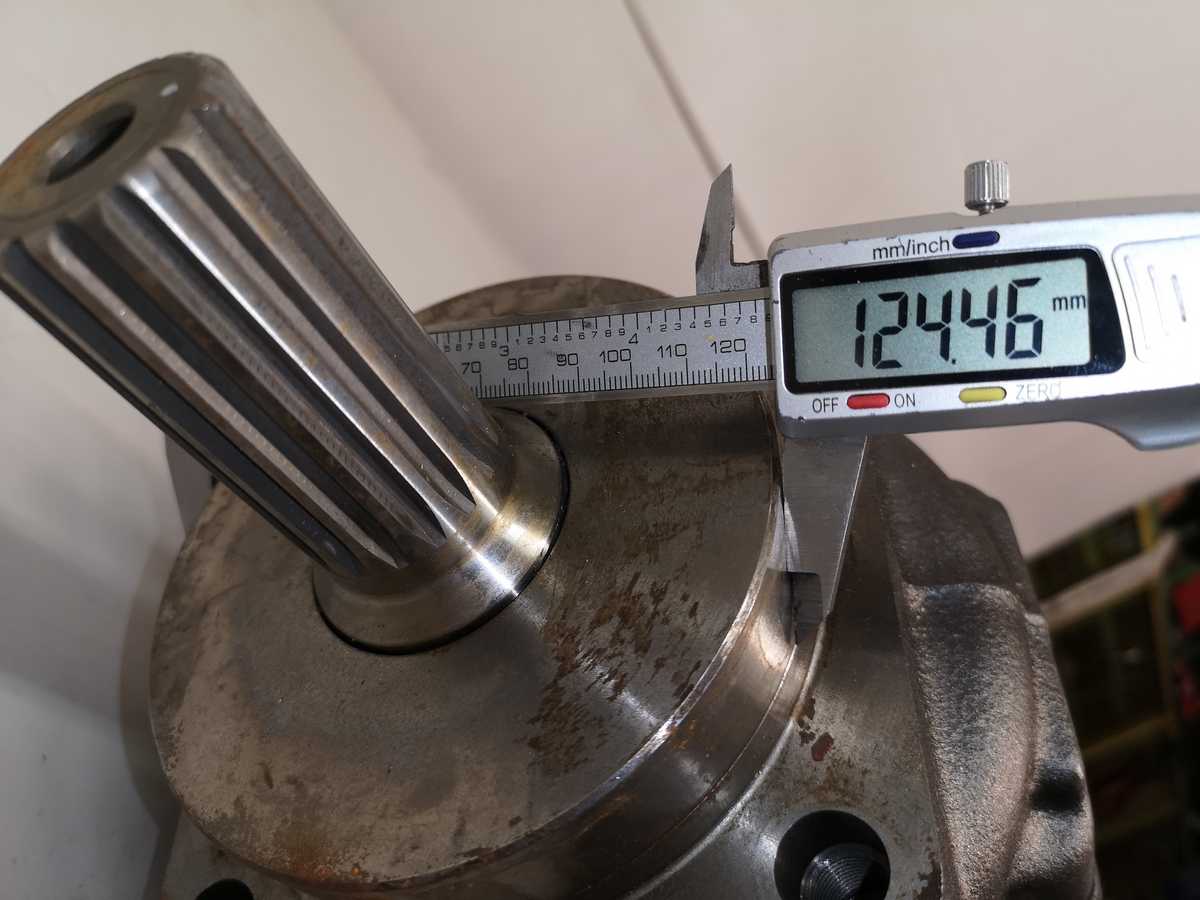

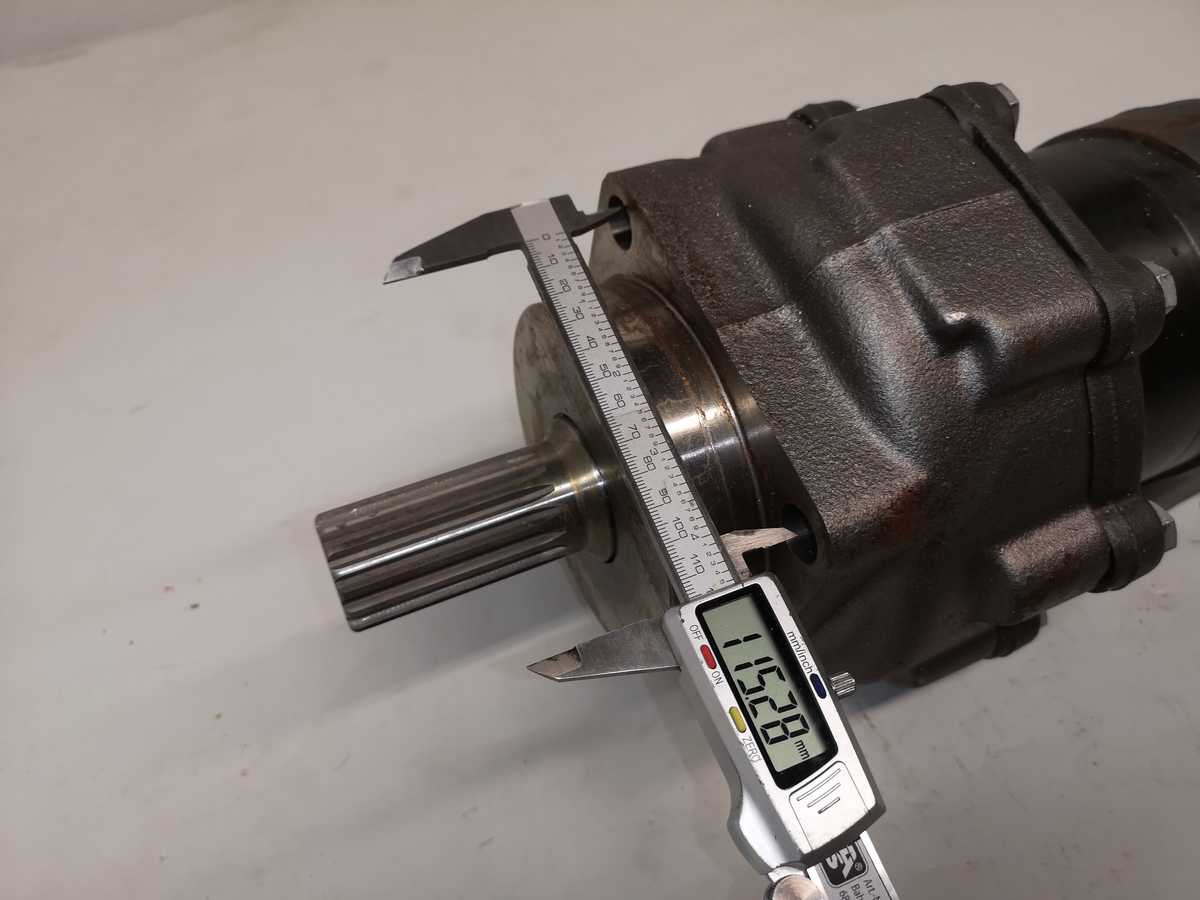

• Kiinnityslaippa (4BD): 4-pulttinen laippa (4-bolt wheel flange), joka on suunniteltu kestämään suuria radiaalisia ja aksiaalisia kuormia esimerkiksi suorissa pyörävedoissa.
• Liitäntäportit (34B): Pääportit ovat kooltaan G 3/4" (BSPP-kierre), ja moottorissa on erillinen vuotolinjaportti.
• Integroitu jarru (FL): Hydraulisesti vapautettava monilevyinen seisontajarru (pitojarru).
  • Jarrun pitosuorituskyky: Noin 2000 Nm.
  • Vapautuspaine: Jarru alkaa avautua noin 13 bar paineella ja vaatii täyteen vapautukseen erillisen ohjauspaineen. [1]



Paino: 39 kg
Saatavuus: 2

Geometric displacement cm3 - 494.8
Max. speed rpm - 300
Max. torque N•m - 2240
Max. output kW - 35
Max. pressure drop bar - 325
Max. oil flow l/min - 125
Max. starting pressure with unloaded shaft bar - 6
Min. starting torque N•m - 1530



Danfoss TMT 500 FL on järeä, suuren vääntömomentin ja alhaisen pyörimisnopeuden (LSHT) orbitaalihydraulimoottori, joka on varustettu integroidulla hydraulisella jarrulla. "FL"-merkintä viittaa moottorin märkälevyjarruun (Flange Brake / wet multi-disc brake), jota käytetään tyypillisesti seisontajarruna. [1, 2, 3]Moottorimallia käytetään vaativissa kohteissa sekä avoimen että suljetun piirin järjestelmissä, kuten metsäkoneissa (hakkurit, harvesterit) ja raskaissa työkoneiden hydraulivedoissa. [1, 2]Keskeiset tekniset tiedot

• Iskutilavuus: Noin 495 cm³/kierros (kokoluokka 500 cc). [1]
• Jarrutyyppi: Integroitu monilevyjarru raskaaseen pitoon.
  • Pito- / jarrutusmomentti: Tyypillisesti 2000 Nm.
  • Minimiaavauspaine: Noin 13 bar.
  • Maksimaalinen aavauspaine: Jatkuva 25 bar (hetkellinen piikki 40 bar). [1, 2]
• Painetasot (TMT-sarja): Suunniteltu kestämään suuria paineita. Jatkuva työpaine tyypillisesti 250 bar ja hetkelliset huiput jopa 350–420 bar mallikohtaisesti. [1, 2]
• Maksimi öljyvirtaus: Maks. jatkuva virtaus noin 125 l/min. [1]
• Rakenne: Geroler-hammaskehästö ja levynjakoventtiili varmistavat tasaisen käynnin ja korkean hyötysuhteen myös hyvin alhaisilla kierrosluvuilla. [1]

Huomautus: Moottorista on olemassa useita eri tilauskoodeja (kuten Danfoss 151Z-alkuiset numerot), jotka määrittelevät tarkasti akselin tyypin (esim. 17-urainen uratanko), kiinnityslaipan mitat sekä liitäntäporttien kierteet (esim. G 3/4" pääportit ja G 1/4" vuotolinja)
